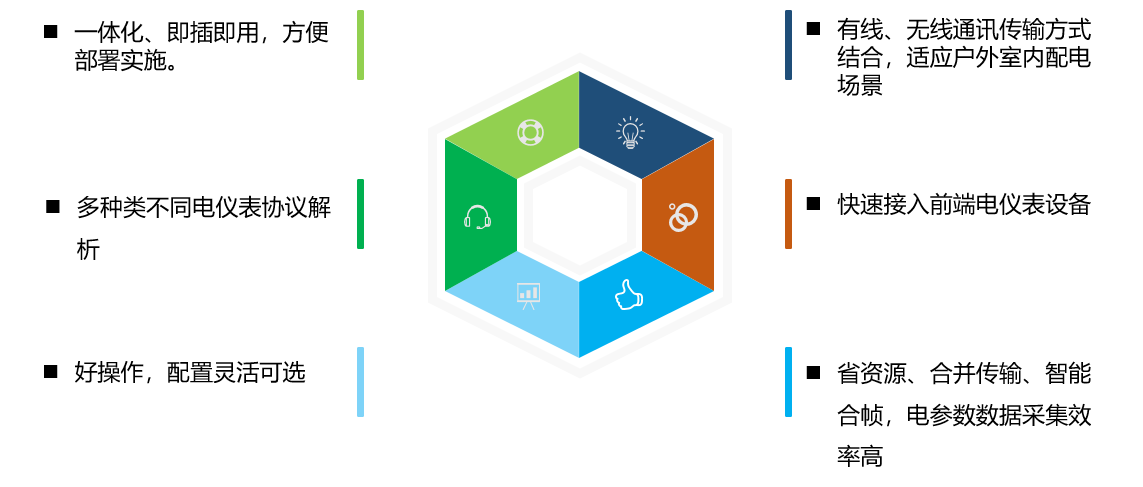

产品优势：

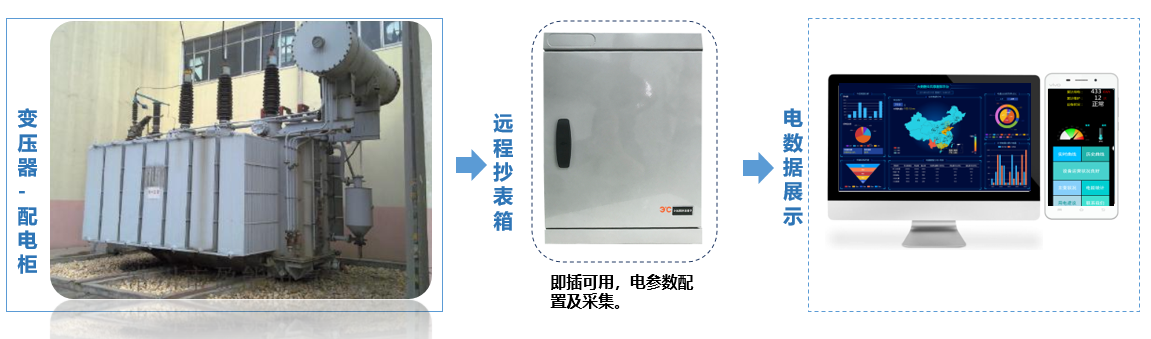

组网方案：

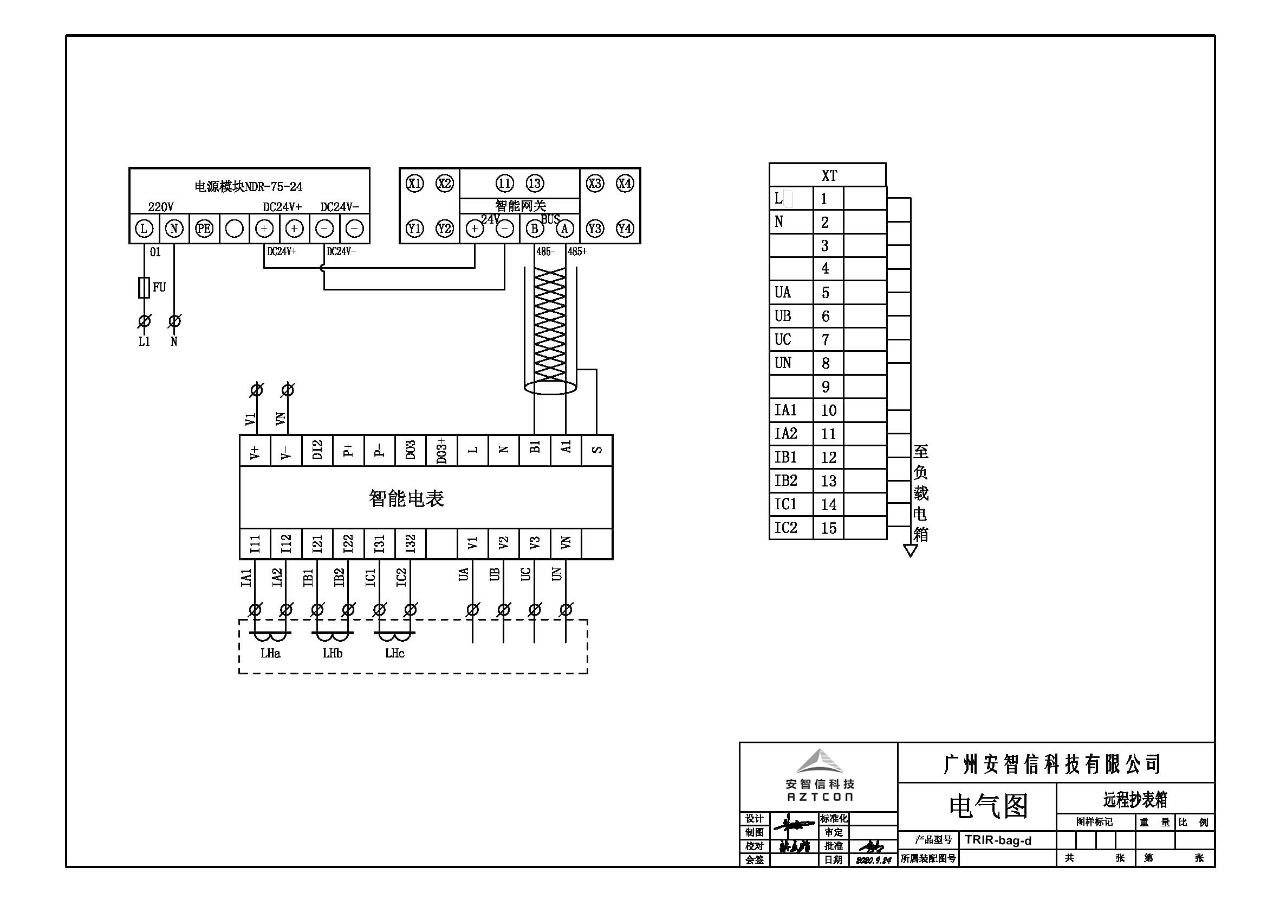

箱体接线图：

网关接入设备能力：

网关提供四路RS-485接口，最高波特率115200bps。每个串口最多可以连接128个设备，如果有较小的采样周期要求，建议将高波特率的设备连接到同一个回路。

网关数据传输协议：

• 网关提供MQTT、TCP、HTTP和UDP四种传输协议连接数据平台。
• MQTT v3.1参数：IP地址、端口号、主题、用户名、密码。
• TCP 参数：IP地址、端口号、注册包、心跳包；支持Websocket的Frame协议。
• HTTP/1.1参数：URL网址（POST, Content-Type=application/json）。
• UDP参数：IP地址、端口号。

规格表：

操作步骤：

（1）连接设备。如果设备的通讯地址、波特率和校验规则等是通过Modbus或DL-T/645指令来设置的，请在连接网关前预先设好。用带屏蔽层的双芯485绞线将设备连接起来，屏蔽层单端接地。如果设备数量较多、连接电缆较长或者环境干扰较大，可以加485信号中继器分段连接。

（2）路由设置。如果选用4G通讯请在通电前安装好4G数据卡。网关默认IP为192.168.8.1，用网线将电脑和网关连接。首次使用请先进行路由设置。

3G/4G/5G 智能拨号

支持3G/4G/5G 自动拨号（SIM7600C/CE、NL660、U9300、EC20）

支持APN 自适应拨号

支持专网拨号

支持假连接恢复

网关路由转发

支持内置防火墙与虚拟地址转换(NAT)

支持静态路由表

支持封包过滤

支持DMZ 主机

VPN 专网功能

支持PPTP、L2TP、GRE、IPIP、IPSEC 协议

WiFi 无线连接

支持AP 功能（2.4G）

支持AP 隔离

支持STATION 功能

支持WEP、WPA-PSK、WPA-PSK2 安全加密

状态统计

支持各接口模块诊断信息记录

支持硬件自检识别和信息记录

支持外设硬件检测

支持动态信息检测，间隔一个小时上报一次动态信息（间隔可设置）

支持本地/远程日志，各运行业务独立日志

支持LCP 检测、ICMP 检测、接口流量检测等链路检测及恢复功能

支持移动网络流量统计

支持基站定位，位置信息上报

时钟同步

NTP 时钟同步及远程管理平台时钟同步，时区可设置

Web页面管理

支持页面配置管理

远程管理

https 方式OTA 检查系统是否升级和下载升级包

支持云平台远程统计分析设备上报运行状态

支持云平台设备故障管理
