模块化智能箱

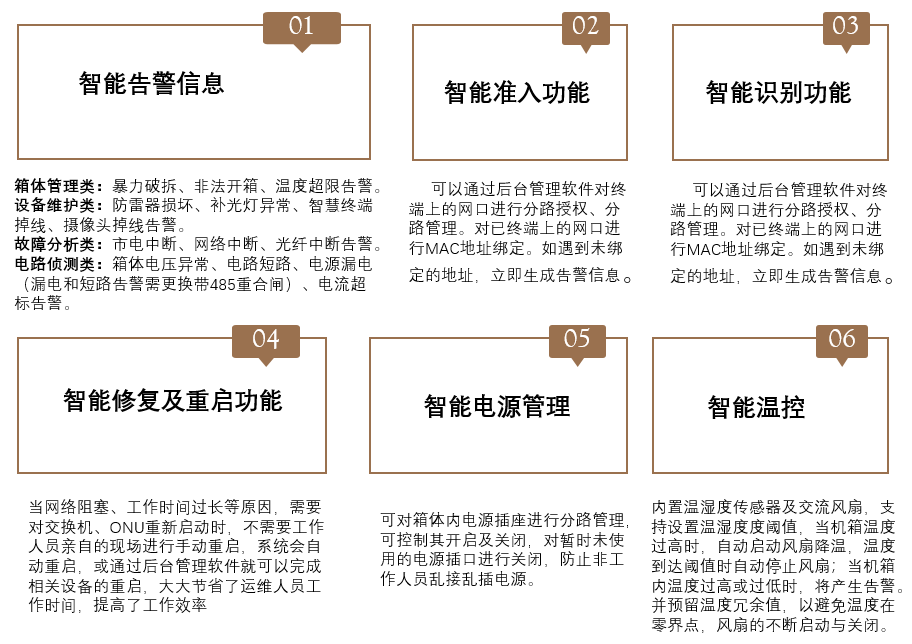

产品功能：

产品特点：

市电断电报警:设备在不配备备用电源的情况下，当市电掉电，平台也会准确的报警。
电源低电压、宽电压适应性：电源电压在AC70V-AC250V范围内变化时，设备能正常工作。
自带1路SFP千兆光接口及3路RJ45网络接口（选配，非标配），可不要交换机直连3路摄像机。

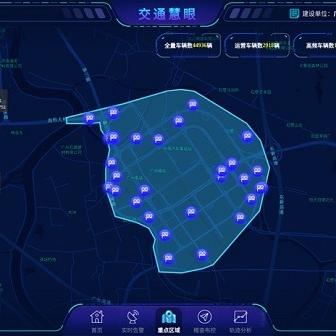

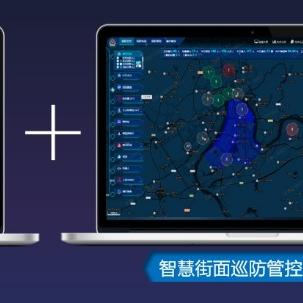

客户端软件具有集中管理平台，实现前端设备箱及设备的远程集中监控，可根据经纬度直接在地图上标记展示各监控点位分布情况，并直观反映各点位的基本信息、设备信息、工作状态及设备IP地址。
可统计设备在线、离线数量及比例，区域统计并以柱状图显示，摄像头正常与遮挡及模糊判定、可设置所接设备轮询时间、可设置箱体布防的开启即关闭、可一键查看相关报警信息、可自定义客户端软件名称、可派送维修工单，查询历史工单。
支持工单管理可派工单，支持工单导出存档，并能以EXCEl进行编辑。
NB/GPRS功能：终端带NB/GPRS模块，当有线网络中断时，可自动切换至无线传输。（此模块为选配，非标配）。
GPS功能：终端带GPS模块，可通过GPS自动定位。（此模块为选配，非标配）。

规格表：

序号	名称	描述

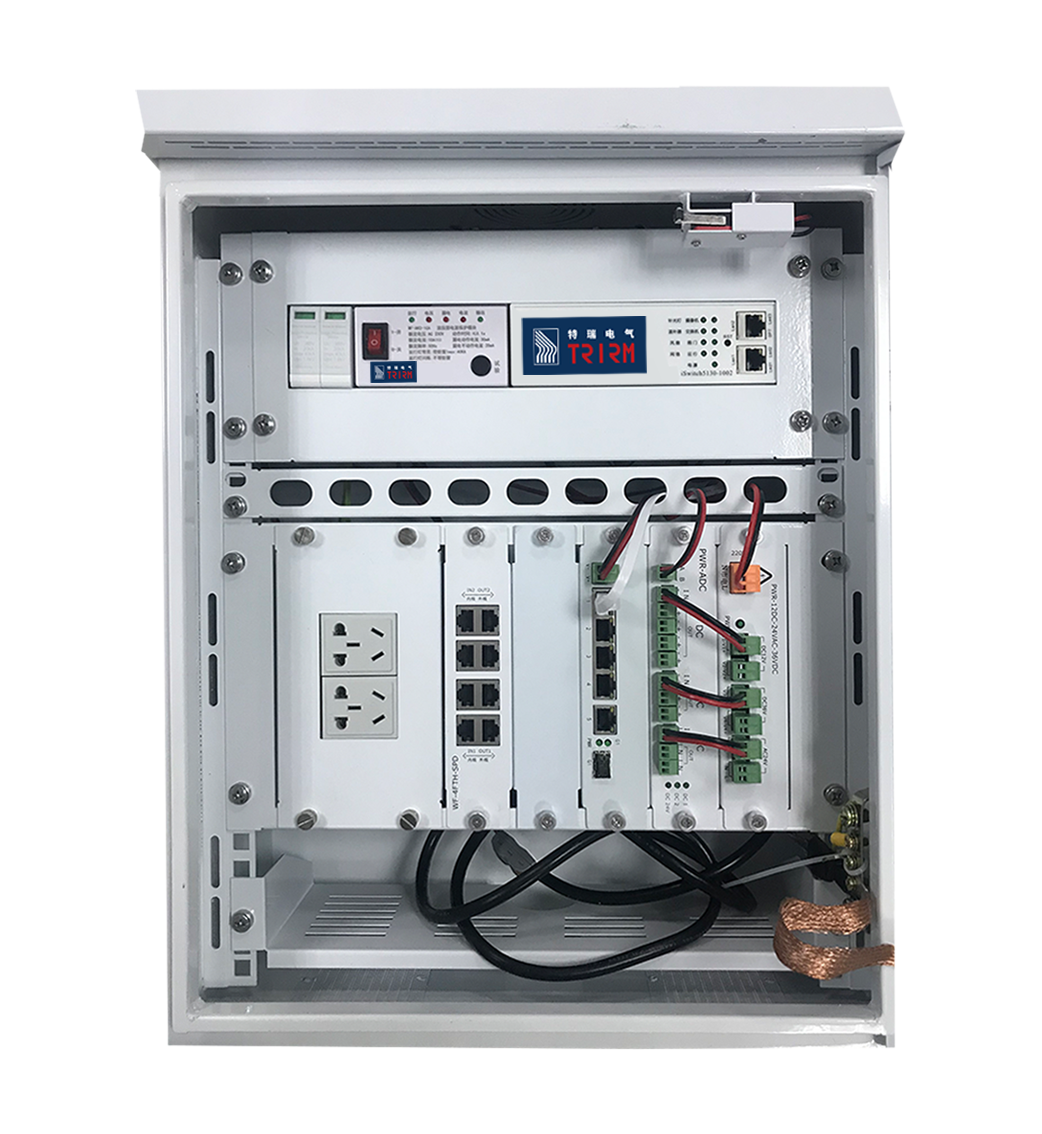

1	户外设备箱	箱体采用优质冷轧钢，厚度1.2mm，尺寸：400(宽)520(高)200(深)。静电喷塑防锈处理工艺。配备不锈钢豪华门锁、配电单元保护板、设备导轨、5位接地铜排，2个设备层板，抱箍及相关连接件，并采用模块化结构布局。符合IP55防护等级要求。设备丝印应标注箱体及相关连接设备的详细技术指标，并标志不易擦除。
2	自动重合闸10A	具备负载短路保护功能，当输出接口发生短路，其它各路自动切断输出，当短路故障恢复后，机器可正常工作。具备过压、欠压、断电自动断开、过流、漏电保护指示及自动合闸功能
3	交流电源防雷器	支持远程状态检测。标称放电电流：20KA，最大放电电流：40KA，最大持续运行电压：285V，最大额定功率1.5kw，标准导轨安装。并具备浪涌（冲击）抗扰度实验，并有实验过程中峰值电压的细节描述。需提供《公安部安全与警用电子产品质量检测中心检验报告》
4	一光五电交换机（如有需要可更换两光八电交换机）	1：插卡式1光5电交换机； 2：1路1000M SFP光口，5路10/100/1000M自适应RJ45网口； 3：采用国际领先企业Marrvell工业级交换芯片，工作温度：-40~85℃ 4：网口支持防雷：8/20μs的标准雷电波冲击，标称放电电流2KA
5	智能工业级220V 2位2+3插座	最大电流10A，可接各类网络设备，铝合金工业级品质，并与箱体固定做到美观。可由后台独立进行分路控制及管理，并可实现每一路电源输出、关闭、重启等操作
6	工业级DC12V、AC24V、DC36V三合一电源输出模块	提供DC12V输出2路，AC24V输出2路，DC36V输出2路，集成为单一插卡式板卡，并支持低电压、宽电压适应性，即可实现电源电压在AC70V-AC250V范围内变化时，设备能正常工作
7	工业级DC12V光猫专用电源输出模块	提供DC12V输出2路，专门控制光猫12V电源输入，可单独控制光猫重启
8	弱电控制模块	提供两路直流输入，六路直流输出，一路交流输入，两路交流输出，可通过后台管理平台对每个输出口进行监测，通过485采集发送给终端，以判断每一路输出口是否异常。（此模块为选配，非标配）
9	NB/GPRS模块	可实现有线传输和无线传输自动切换。（此模块为选配，非标配）
10	GPS模块	可实现GPS自动定位。（此模块为选配，非标配）
11	智能温控风扇	尺寸80-80-25mm，220V电压，金属外壳，塑料扇叶，双滚珠轴承，功率12~15W。具备智能温控功能，当机箱温度达到启动设定及关闭的阀值，风扇可自动启动及关闭
12	智能门控开关	卡扣式圆孔安装，孔径14mm。具备箱门开启、关闭，及箱门开启次数的状态显示
13	光纤熔接盒	4芯小熔接盘，中心间距6cm，4mm螺丝

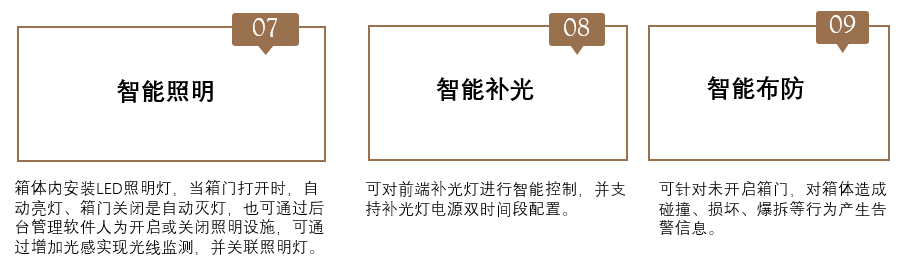

14	LED照明灯	DC12V供电
15	抱箍和安装配件	可根据客户需求定制
16	智能报警单元	DC12V供电，当打开布防，且打开柜门时，报警单元会在15s后报警，可通过远程关闭

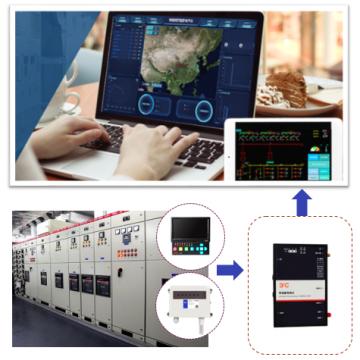

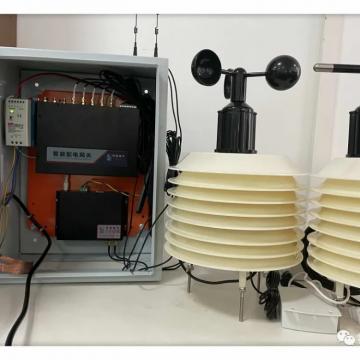

17	工业物联网网关	CPU：单核800MHz 内存：512MB 双485口，最高波特率115200bps，可支持30个设备接入。提供MQTT、TCP、HTTP和UDP四种传输协议连接数据平台。

操作步骤：

（1）连接设备。如果设备的通讯地址、波特率和校验规则等是通过Modbus或DL-T/645指令来设置的，请在连接网关前预先设好。用带屏蔽层的双芯485绞线将设备连接起来，屏蔽层单端接地。如果设备数量较多、连接电缆较长或者环境干扰较大，可以加485信号中继器分段连接。

（2）路由设置。如果选用4G通讯请在通电前安装好4G数据卡。网关默认IP为192.168.8.1，用网线将电脑和网关连接。首次使用请先进行路由设置。

3G/4G/5G 智能拨号

支持3G/4G/5G 自动拨号（SIM7600C/CE、NL660、U9300、EC20）

支持APN 自适应拨号

支持专网拨号

支持假连接恢复

网关路由转发

支持内置防火墙与虚拟地址转换(NAT)

支持静态路由表

支持封包过滤

支持DMZ 主机

VPN 专网功能

支持PPTP、L2TP、GRE、IPIP、IPSEC 协议

WiFi 无线连接

支持AP 功能（2.4G）

支持AP 隔离

支持STATION 功能

支持WEP、WPA-PSK、WPA-PSK2 安全加密

状态统计

支持各接口模块诊断信息记录

支持硬件自检识别和信息记录

支持外设硬件检测

支持动态信息检测，间隔一个小时上报一次动态信息（间隔可设置）

支持本地/远程日志，各运行业务独立日志

支持LCP 检测、ICMP 检测、接口流量检测等链路检测及恢复功能

支持移动网络流量统计

支持基站定位，位置信息上报

时钟同步

NTP 时钟同步及远程管理平台时钟同步，时区可设置

Web页面管理

支持页面配置管理

远程管理

https 方式OTA 检查系统是否升级和下载升级包
